ROZWIĄZANIE
Zautomatyzowany system sterowania pracą pompowni zaopatrzenia w wodę
27 Lipca 2016

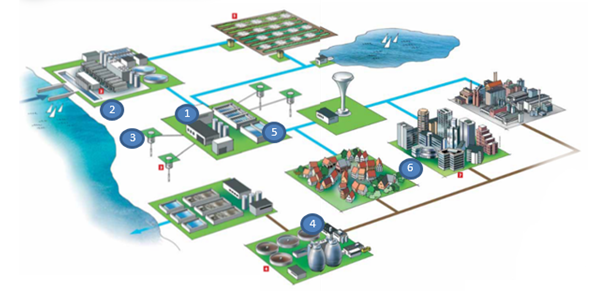

STRUKTURA SYSTEMU ZAOPATRZENIA W WODĘ
Jakość i terminowość dostaw wody to jedno z głównych zadań systemów automatyzacji procesu zaopatrzenia w wodę.
Jakie są zalety systemu automatyzacji i wysyłki procesu zaopatrzenia w wodę i urządzeń sanitarnych:
- Kontrola wskaźników technologicznych
- Oszczędność energii
- Dzięki zastosowaniu nowych technologii.
- Optymalna kontrola pompowni, co pozwala zmniejszyć straty wody, minimalizując nadciśnienie w punktach testowych. Racjonalne wykorzystanie zasobów sprzętu.
- Uzyskiwanie informacji o stanie systemu zaopatrzenia w wodę w czasie rzeczywistym z dowolnego miejsca na świecie za pośrednictwem Internetu.
Podstawową jednostką w systemie automatyzacji zaopatrzenia w wodę jest przepompownia. Minimalny zestaw elementów pompowni obejmuje:
- Pompa
- Automatyczna stacja sterowania pompą
- Czujnik ciśnienia
STRUKTURA POMPOWNI
Przepompownia jest samowystarczalnym łańcuchem w systemie automatyzacji zaopatrzenia w wodę.
Zestaw może zawierać jednostkę sterującą pompy - przetwornicę częstotliwości (IF), która zapewnia wiele korzyści:
- Utrzymanie ciśnienia w ustawionym zakresie.
- Zmniejszenie obciążenia sieci hydraulicznej. Zmniejszanie siły uderzenia hydraulicznego, gdy pompa uruchamia się i zatrzymuje.
- Zmniejszenie obciążenia sieci elektrycznej. Zredukuj prądy rozruchowe za pomocą silników elektrycznych.
- Oszczędność energii. Pompa zużywa tylko tę część energii, której potrzebuje, co prowadzi do zwiększenia wydajności całego układu.
STRUKTURA AUTOMATYZOWANEGO SYSTEMU ZARZĄDZANIA WODĄ
- Zautomatyzowany system zarządzania wodą zbiera informacje z automatycznych stacji kontroli i buduje odpowiedni model stanu w czasie rzeczywistym.
- Operator ma możliwość kontrolowania procesu.
- Operator może zidentyfikować sytuacje krytyczne na podstawie zebranych danych.
- System umożliwia odbieranie informacji z odległych stacji przepompowni.
- Dostarcza się go za pomocą technologii bezprzewodowej.
- Globalny Internet dostarcza w czasie rzeczywistym informacji o stanie systemu.
- Serwer przechowywania informacji zapewnia integralność i bezpieczeństwo danych.
BUDOWA ZAUTOMATYZOWANEGO SYSTEMU DOSTARCZANIA WODY Z WYKORZYSTANIEM KOMUNIKACJI BEZPRZEWODOWEJ
Co jest potrzebne do zainstalowania systemu automatyzacji zarządzania wodą:
- Automatyczne stanowiska sterowania dla pompy lub grupy pomp.
- Specjalne wyposażenie do realizacji połączenia bezprzewodowego.
- Numer umowy od operatora telefonii komórkowej dla każdego węzła systemu.
- Miejsce pracy operatora (komputer) z systemem operacyjnym Windows.
- Sprzęt serwerowy do zarządzania grupami pomp i specjalistycznym oprogramowaniem (produkowanym przez Softlist LLC), który realizuje wszystkie funkcje monitorowania i kontrolowania systemu zaopatrzenia w wodę.
WYKAZ SPRZĘTU
Zautomatyzowany system zarządzania wodą obejmuje oprogramowanie i sprzęt.
Wyposażenie obejmuje: urządzenia zbierające informacje (czujniki ciśnienia, poziom, objętość), urządzenia sterujące (sterowniki programowalne, mikroprocesorowe urządzenia sterujące, zabezpieczenia silnika, przetwornice częstotliwości, softstarty do silników elektrycznych).
Urządzenia zbierające informacje
- Czujniki ciśnienia z ujednoliconym wyjściem prądowym (4-20 mA). Producenci: Danfoss, Vika, OVEN.
- Czujniki ciśnienia z sygnałem przekaźnikowym
- Przepływomierze z szerokim zakresem sygnałów wyjściowych (jednolity sygnał prądowy, protokół HART, RS-485, CANopen, sygnał impulsowy itp.) Producenci: KROHNE, FUJI, UltraHeat, itp.
- kontroluje regulatory, przyrządy do utrzymywania poziomu i ciśnienia. Urządzenia posiadające przemysłowe protokoły przesyłu danych (sygnał prądowy, sygnał napięciowy, RS-485, RS-232, Ethernet, CANopen itp.). Producenci: Aries, Microl, Omron, itp.
Przetwornice częstotliwości i rozruszniki silników
Producenci: Danfoss, Siemens, Schneider Electric (Altivar), Hitachi, Mitsubishi, Delta, ABB, Emerson, Omron
Podczas projektowania nowego systemu możliwe jest pobieranie informacji z programowalnych sterowników logicznych, programowalnych przekaźników, urządzeń mikroprocesorowych.
№ | Nazwa elementu | Działanie | Opis |
1 | Pompa (głębinowa) odwiertowa | Zarządzanie i wizualizacja. ustawienia ciśnienie, uruchamianie, zatrzymywanie, ustawienia ograniczeń, itp. | Umieszczona w schemacie mnemonicznym zgodnie ze schematem dostarczonym przez klienta |
2 | Pompa powierzchniowa | Umieszczona w schemacie mnemonicznym zgodnie ze schematem dostarczonym przez klientaustawienia ciśnienie, uruchamianie, zatrzymywanie, ustawienia ograniczeń, itp. | Umieszczona w schemacie mnemonicznym zgodnie ze schematem dostarczonym przez klienta |
3 | Zbiornik | Wizualizacja poziomów w zbiorniku. możliwe: górny, dolny lub analogowy | Umieszczony w schemacie mnemonicznym zgodnie ze schematem dostarczonym przez klienta. pokazuje poziom napełnienia wodą |
4 | Żuraw, zawór elektromagnetyczny, zawór | Jeśli jest to zawór sterowany z konsoli, wizualizacja: zamknięty-otwarty. możliwość kontroli. | Umieszczony w schemacie mnemonicznym zgodnie ze schematem dostarczonym przez klienta |
5 | Punkt kontrolny ciśnienia | Tylko wizualizacja | Umieszczony w schemacie mnemonicznym zgodnie ze schematem dostarczonym przez klienta |
WIZUALIZACJA AUTOMATYCZNEGO SYSTEMU ZARZĄDZANIA STACJI PUMPINGOWYCH DOSTAW WODY
PRZYKŁADY REALIZACJI SYSTEMU
- Wdrożenie systemu dyspozytorskiego zaopatrzenia w wodę w przedsiębiorstwie Vodokanal Mala Viska System składa się z niezawodnych przemysłowych stacji przesyłu danych wykorzystujących komunikację bezprzewodową i własne oprogramowanie do sterowania sprzętem, a także do przechowywania, przetwarzania i wizualizacji informacji.
